Steuergerät RWS Digital mit Anzeige, Nachspeisung, Trockenlaufschutz
Beschreibung
Produktinformationen "Steuergerät RWS Digital mit Anzeige, Nachspeisung, Trockenlaufschutz"

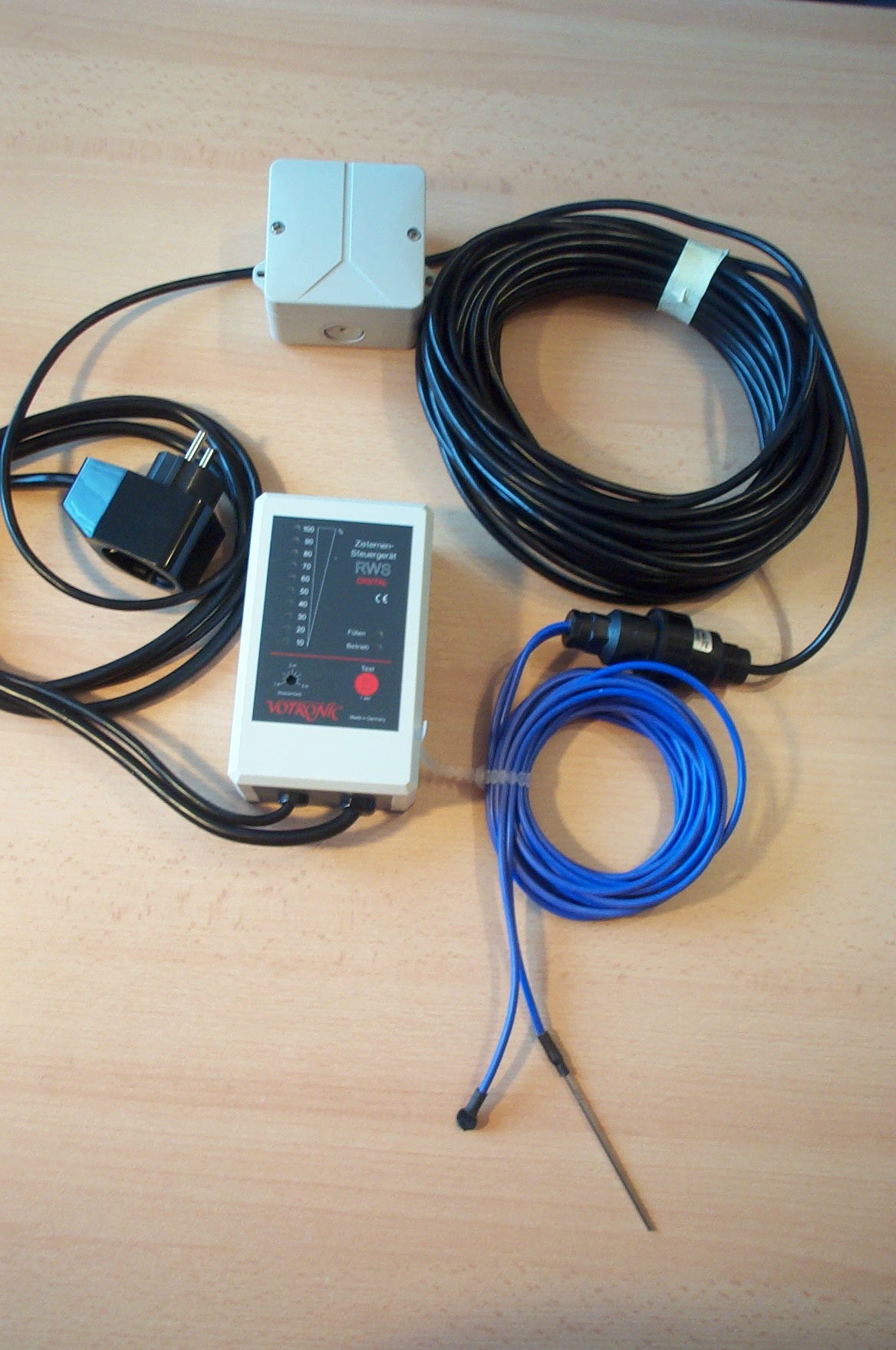

Zisternensteuergerät RWS Digital Plus – Intelligente Steuerung für Ihre Regenwasseranlage.
Das Votronic RWS Digital Plus ist die professionelle Zentrale für Ihre Regenwassernutzungsanlage. Es kombiniert eine präzise, stufenlose Füllstandsanzeige (0-100 %) mit einer vollautomatischen Trinkwassernachspeisung und einem integrierten Trockenlaufschutz für Ihre Pumpe. Durch das kapazitive Messverfahren des mitgelieferten Sensors wird der Wasserstand exakt erfasst und als dreifarbiges LED-Band dargestellt. Besonders effizient: Die Nachspeisung erfolgt bedarfsgerecht und sparsam (nur ca. 0,3-1 % des Tankvolumens), während Sicherheitsfunktionen wie die 6-Stunden-Nachspeisesperre und die wöchentliche Ventilspülung für maximale Betriebssicherheit sorgen.
Technische Details & Maße
| Anzeige | Stufenlose 0-100 % LED-Anzeige (3-farbig) |
| Funktionen | Füllstandsmessung, Nachspeisung, Trockenlaufschutz |
| Wassertiefe | Einstellbar 1 - 3 Meter (optional bis 6 Meter) |
| Leistungsaufnahme | Standby: 1,2 W (Anzeige aus) / 2,0 W (Anzeige ein) |
| Kabellänge Geber | 20 m (verlängerbar bis 200 m über Zweidrahtleitung) |
| Sicherheitsmerkmale | 12V Geber-Spannung, Nachspeise-Zeitbegrenzung, Anti-Blockierschutz |
Wichtiger Installationshinweis (Praxistipp)
In der Montagepraxis hat sich gezeigt, dass die Platzierung des Magnetventils (nicht im Standard-Lieferumfang) entscheidend ist: Es sollte immer gut zugänglich und vor Frost geschützt montiert werden. "Trinkwassernachspeisung freier Auslauf DIN EN 1717" verdeutlicht Ihnen die baulichen Anforderungen für den Anschluss an das Trinkwassernetz. Durch die Digitale Signalübertragung vom Sensor zum Steuergerät sind Entfernungen von bis zu 200 m möglich. Bei dieser Länge Empfehlen wir ein abgeschirmtes Kabel, um Fehlmessungen durch EMV-Einstrahlungen in langen Leitungswegen zu vermeiden.
Downloads & Service
Datenblatt Sensor, Geber, Sonde von Votronic:
Gratis-Download Datenblatt Sensor bzw. Geber von Votronic als pdf
Bedienungsanleitung Steuergerät:
Bedienungsanleitung Steuergerät Nr. 9226 als pdf
Bedienungsanleitung Sensor, Geber:
Bedienungsanleitung Sensor, Geber Nr. 9760 als pdf
Dokumente 3
Hersteller
Bewertungen 5
Anmelden
5 Bewertungen
27. Oktober 2025 13:15
Fazit: Ihre Seite ist eine ganzheitliche Information für technisch Interessierte.
Meine Antworten auf ihre Fragen:
Ich habe sie im Internet gefunden über die Suchmaschine „bing“, Suchanfrage war „Regenwasserzisterne 2 m³“. Es gab 7 Treffer. Beim näheren Hinsehen war ihre Seite die jene, welche meine Aufmerksamkeit besonders fesselte, weil sie, anders als Mitbewerber, sofort erkennen ließen, dass sie das gesamte benötigte Sortiment für Regenwassernutzungsanlagen führen. Weiterhin spricht ihre Internetseite von fachlicher Kompetenz. So trennen sie konsequent Regenwasseranlagen für Gärten von solchen für Hausanlagen und zeigen die benötigte Ausrüstung für den einen oder anderen Typ. Ihre Seite bietet nicht nur die Komponenten an, sondern hat an sehr übersichtlicher Stelle auch die links gesetzt zu den Datenblättern und Montageanweisungen. Das sehe ich als großes Plus. Bei anderen Anbietern fehlt diese Information. Das führt dazu, dass man per Suchmaschine weitere Informationen sucht und zu guter Letzt die ursprüngliche Startseite verlässt. Sie bieten eine Handreichung zur Dimensionierung der Zisterne an, was vor einer Überdimensionierung schützen kann. Natürlich kann man bei einer solchen Handreichung nicht auf die regionalen Niederschlagswerte als Berechnungsbasis eingehen, weil es dem Ziel des groben Überschlages nicht gerecht wird.
Fazit: Ihre Seite ist eine ganzheitliche Information für technisch Interessierte. Die Seite ist in sich logisch aufgebaut. Mit wenigen, gut geführten Klicks bekommt man alle notwendigen Informationen.
Mit freundlichen Grüßen Jürgen H.
23. Oktober 2025 15:14
Das Gerät ist sehr praktisch anwendbar
Hallo Besten Dank für den Service. Nun ist die Steuerung montiert. Alles läuft perfekt. Das Gerät ist sehr praktisch anwendbar und reagiert schnell bei Korrekturen. Ich freue mich dass alles wieder einwandfrei und zuverlässig funktioniert. Mit freundlichen Grüssen Urs A.
22. Oktober 2025 15:20
Ware ist heute am 2. Werktag nach Bestellung perfekt eingepackt angekommen
Sehr geehrter Herr Mohrbacher,
vielen Dank für die schnelle Lieferung meiner Bestellung auf offene Rechnung. Die Ware ist heute am 2. Werktag nach Bestellung perfekt eingepackt angekommen, das RWS-KT macht einen sehr wertigen Eindruck durch hochwertige Komponenten, die man sonst nur im Lager eines guten Elektroinstallateurs findet. Der Einbau wird erst im Frühjahr stattfinden, ich sehe aber auch hierbei durch die gute Dokumentation keine Probleme. Ich werden Ihren Shop, der ein übersichtliches, aber wohl gewähltes Sortiment enthält, gerne weiterempfehlen. Freundliche Grüße Jochen B.
20. Oktober 2025 10:06
Bundle RWS-KT
Sehr geehrter Kundenservice vom Team regenwasser24, danke für Ihre AW., durch die wir uns bereits veranlasst gesehen hatten, zeitnah das von Ihnen angebotene Bundle RWS-KT (mit der Steuerung Nr. 9226 sowie dem Sensor Nr. 9760) zu bestelllen. Eine ordnungsgemäße Lieferung ist ebenso bereits erfolgt,
17. Oktober 2025 12:35
Ich bin sicher, dass ich mich für den richtigen Anbieter meiner neuen Zisternensteuerung entschieden habe.
Guten Tag,
gern möchte ich Ihre Fragen beantworten:
1. Wie haben Sie uns gefunden (z.B. Freunde, Google... usw.)?
Über Google auf der Suche nach einer neuen Zisternensteuerung bin ich auf Ihre Homepage gestoßen, da die alte Steuerung aus 2003 ihren Dienst eingestellt hat und Ersatzteile dafür nicht mehr lieferbar sind.
2. Wie finden Sie unsere Lieferung (Paketdienst, Zuverlässigkeit, Schnelligkeit, Verpackung)?
Verpackung, Versand, Schnelligkeit und Zuverlässigkeit sind hervorragend.
3. Wie finden Sie der Lieferung beiliegende Informationen?
Sehr informativ und logisch aufgebaut; damit kann jeder die Steuerung und Sensor einbauen und in Betrieb nehmen.
4. Wie finden Sie unseren Kundenservice (Mail über Lieferstatus)?
Auch der Kundenservice (Info über Lieferzustand, telefonische Erreichbarkeit, Tipps zur Installation) ist hervorragend.
5. Wie finden Sie unsere Website www.regenwasser24.de?
Sehr informativ und wichtige Informationen werden sehr übersichtlich vermittelt. Ich bin sicher, dass ich mich für den richtigen Anbieter meiner neuen Zisternensteuerung entschieden habe.
Mit freundlichen Grüßen
Wolfgang S.
Kunden kauften auch
Messingkugelhahn mit Innengewinde, Aussengewinde und vollem Durchgang. Messing Kugelhahn mit Innengewinde, Aussengewinde und vollem Durchgang, Hebel aus Aluminium. Ausführung: Gehäuse aus MS58 vernickelt Kugel MS58 hart verchromt Dichtung Teflon (PTFE) Temperaturbereich -15ºC bis +150ºC Gewindeausführung 1/2", 3/4", 1", 5/4" Bitte bei Bestellung Gewindegröße wählen.
Loctite 55 - 50 m Gewindedichtfaden – Die moderne Lösung für dauerhaft dichte Rohrverbindungen. Der Loctite 55 Gewindedichtfaden revolutioniert die Abdichtung von Rohrgewinden und macht zeitaufwendiges Arbeiten mit Hanf oder PTFE-Band überflüssig. Die imprägnierte Polyamid-Dichtschnur wird direkt aus der handlichen Dose auf das Gewinde gewickelt und dichtet sofort gegen Druck ab. Ein entscheidender Praxisvorteil: Im Gegensatz zu herkömmlichen Methoden erlaubt dieser Dichtfaden ein Zurückdrehen des Fittings bei der Ausrichtung, ohne dass die Verbindung undicht wird. Das spart Zeit und Material bei der Installation von Wasser- und Gasleitungen im gesamten Hausbereich. Technische Details & Maße Länge 50 Meter (ausreichend für ca. 60 Gewinde bei 1") Einsatzbereich Gewinde 3/8" bis 6" (Metall, Kunststoff oder Mischverbindungen) Temperaturbereich Bis max. 130°C (Heißwasser) Zertifizierungen DVGW-Prüfzeichen NV-5142BP5596 (Gas/Wasser), KTW-Empfehlung, EN 751-2 Klasse ARp, BS 6920, DIN 30660, ÖVGW: W 1.333/G 2.693 Empfohlene Wicklungen 1/2" = 6-7 Wicklungen | 1" = 8-12 Wicklungen Wichtiger Installationshinweis (Praxistipp) Um eine optimale Dichtwirkung zu erzielen, sollte das Gewinde (insbesondere bei glatten Metalloberflächen) vor dem Umwickeln leicht mit einem Sägeblatt oder einer Feile aufgeraut werden. Dies verhindert, dass der Faden beim Verschrauben verrutscht. Der Faden sollte nicht exakt in den Gewindegängen liegen, sondern diese überkreuzen, um beim Eindrehen ein dichtes Geflecht zu bilden. Downloads & Service Technische Dokumentation und Sicherheitsdaten: 📥 Technisches Datenblatt Loctite Typ 55 (PDF)
Magnetventil aus Messing mit beidseitig Innengewinde. Magnetventil aus Messing mit beidseitig Innengewinde, Ideal für die Trinkwassereinspeisung in einem Einfamilienhaus. Ventil in Ruhestellung geschlossen (NC). Bei Bestromung öffnet die Magnetspule die Vorsteuerbohrung und es baut sich der Druck auf der Oberseite der Membrane ab. Der nun höhere Druck unter der Membrane hebt diese vom Ventilsitz ab. Der angegebene Mindestdruck muss als Druckdifferenz immer vorhanden sein. Für den Einsatz von neutralen, gasförmigen und flüssigen Medien (Luft/Wasser)• Stromlos geschlossen (offen auf Anfrage)• Der angegebene Mindestdruck muss als Differenzdruck für eine einwandfreie Funktion der Servosteuerung immer vorhanden sein• Einbaulage: beliebig, vorzugsweise stehend• Dichtung: NBR• Medientemperatur: -10°C bis +80°C• Mit Magnetspule und Gerätestecker• Spannung: 230 Volt, 50 Hz• Schutzart: IP65• 100% ED-VDE0580• Schnell schließend• Zulässiger Druck: 0,3 - 20 bar • Mit min. 0,3 bar Druckdifferenz arbeitend • Made in Germany Technische Daten DN 15 (1/2"): beidseitig DN 15 (1/2") Länge 67 mm Höhe 75 mm kv-Wert 3,8 m3/h Marke GSR® Technische Daten DN 20 (3/4"): beidseitig DN 20 (3/4") Länge 96 mm Höhe 106 mm kv-Wert 11 m3/h Marke GSR® Technische Daten DN 25 (1"): beidseitig DN 25 (1") Länge 96 mm Höhe 106 mm kv-Wert 13 m3/h Marke GSR® Bitte Ausführung bei der Bestellung wählen. Datenblatt Magnetventil aus Messing: Gratis-Download Datenblatt Magnetventil aus Messing als PDF

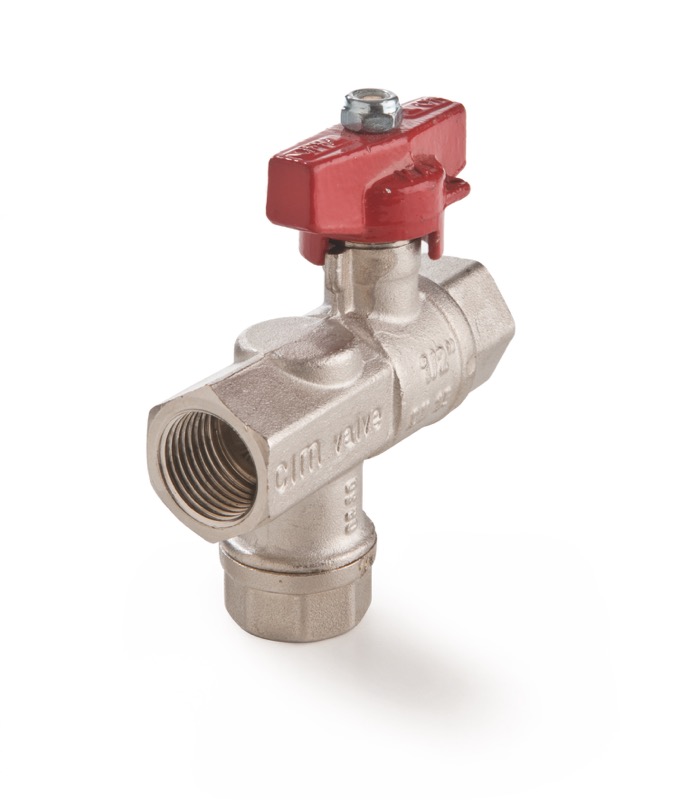

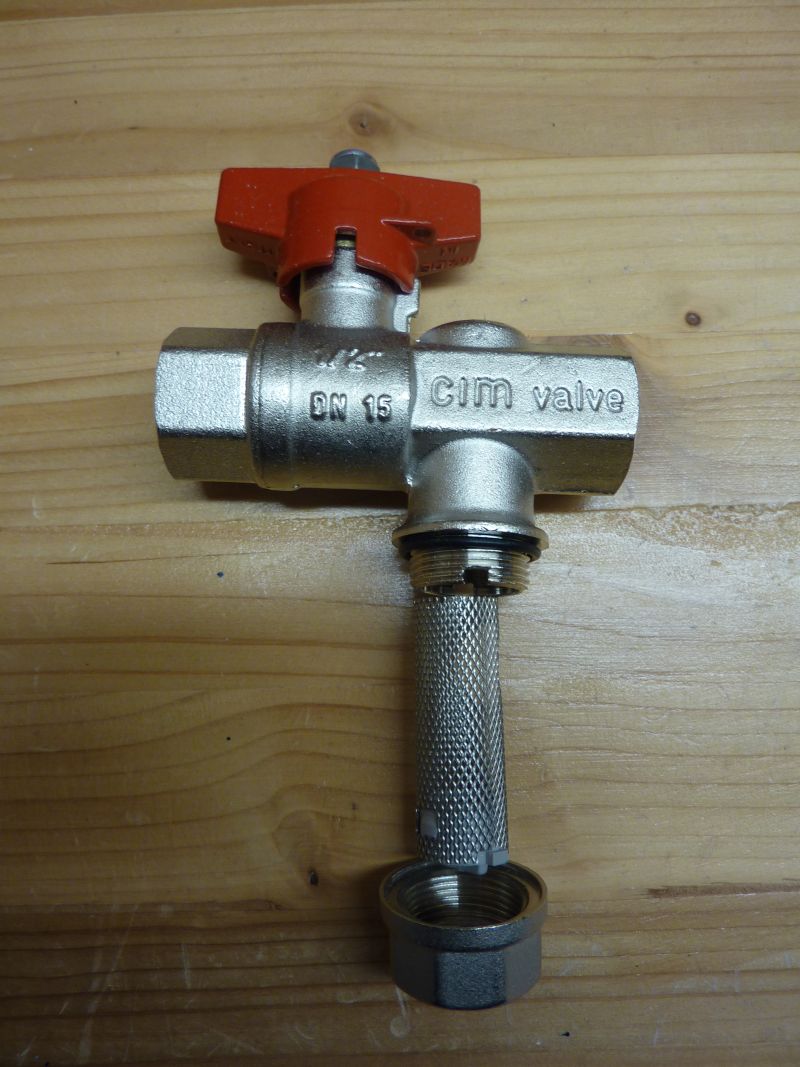

Schmutzfänger komplett aus Messingmit Edelstahlsieb 0,65 mm. Schmutzfänger mit Edelstahlsieb (Maschenweite 0,65mm) und Kugelhahn, komplett aus Messing mit Abstellhebel aus Aluminium. Wichtig für den kontrollierten Zufluss von Trinkwasser in die Zisterne. Zudem schützt das Edelstahlsieb das Magnetventil vor Schmutz. Geeignet zum Einbau vor ein Magnetventil. Das Sieb schützt den Dichtsitz vor Verunreinigungen, mit dem Absperrhahn lässt sich die Zuflussmenge ideal einstellen. Erhältlich in den Gewindegrößen 1/2", 3/4" oder 1" Ausführung: Gehäuse Messing Sieb Edelstahl, Maschenweite 0,65mm Oberfläche vernickelt Hebel/Griff aus Aluminium Erhältlich in den Gewindegrößen 1/2", 3/4" oder 1" Bitte Ausführung bei der Bestellung wählen.
