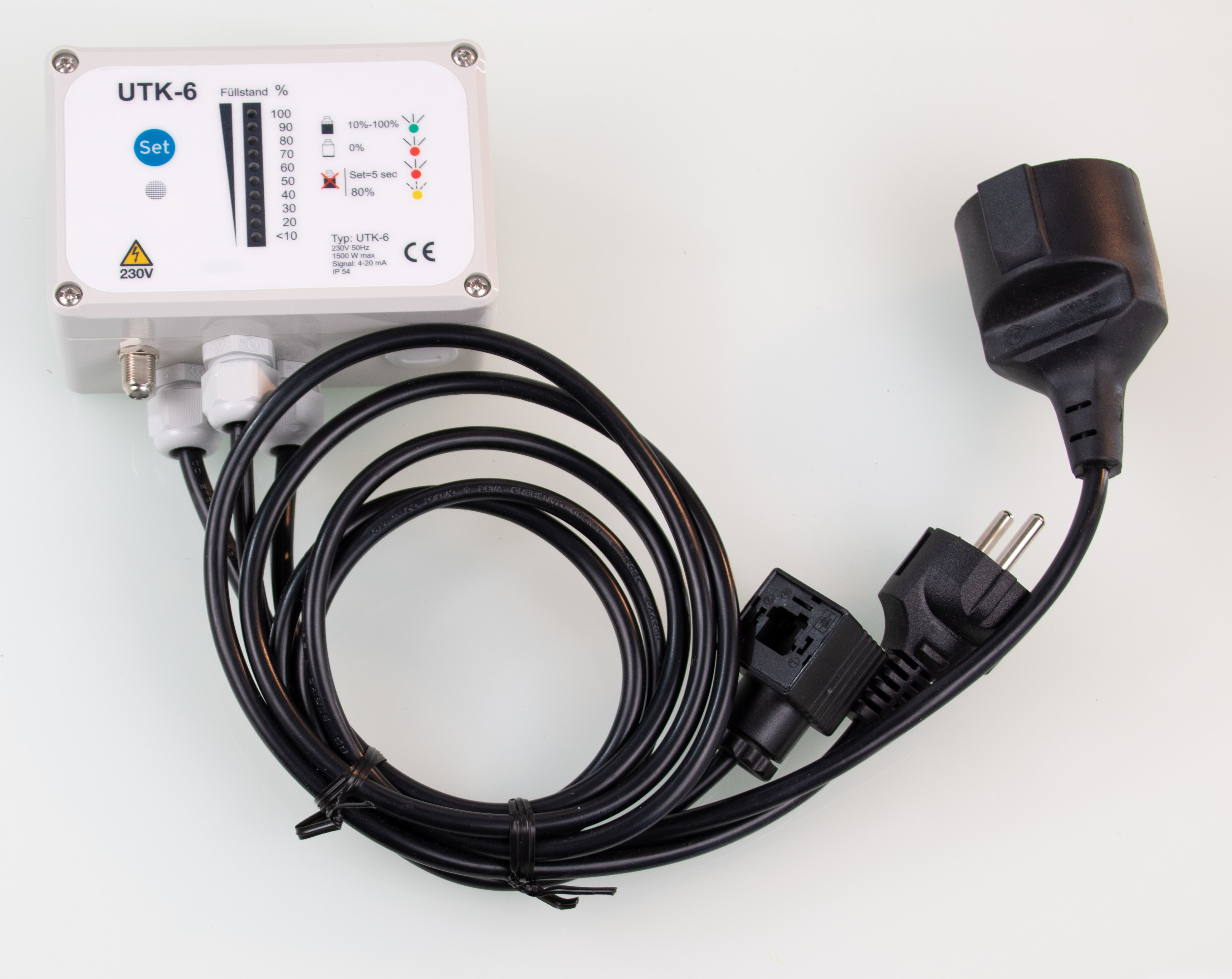

Steuergerät zur Steuerung von Regenwasser-Nutzungsanlagen UTK-6
594,00 €
Versandkostenfrei
Lieferzeit 2-3 Tage
Beschreibung
Produktinformationen "Steuergerät zur Steuerung von Regenwasser-Nutzungsanlagen UTK-6"
Steuergerät UTK-6 Komplett-Set – Inklusive 30m Vari Drucksensor
Dieses Komplett-Set rund um das Steuergerät UTK-6 bietet Ihnen die volle Kontrolle über Ihre Regenwasser-Nutzungsanlage. Speziell entwickelt nach modernsten Standards, steuert das System präzise die leistungsstarke Förderpumpe sowie das Nachfüllventil. Dank des mitgelieferten Vari Unterwasser-Drucksensors mit 30 Meter Spezialkabel behalten Sie den Füllstand Ihrer Zisterne jederzeit exakt im Blick.
Technische Daten im Überblick
| Komponente | Details |
|---|---|
| Steuereinheit | UTK-6 (230V) mit LED-Statusanzeige |
| Sensor-Typ | Vari Unterwasser-Drucksensor |
| Kabellänge Sensor | 30 Meter Koaxialkabel |
| Messbereich | 0 - 2,0 Meter Wassersäule |
| Sicherheitsfunktionen | Integrierter Trockenlaufschutz & Trinkwassernachspeisung |
Praxistipps für den optimalen Betrieb
- Positionierung des Sensors: Lassen Sie den Drucksensor bis knapp über den Boden der Zisterne ab, um den gesamten Nutzinhalt erfassen zu können. Vermeiden Sie den direkten Kontakt mit Sedimenten.
- Kabelführung: Das 30m lange Koaxialkabel sollte in einem Schutzrohr verlegt werden, um mechanische Beschädigungen oder Störungen durch parallele Starkstromleitungen zu minimieren.
- Anlagenstatus: Nutzen Sie die LED-Meldeleuchten am UTK-6 zur schnellen Diagnose. Ein Blick genügt, um zu sehen, ob die Pumpe läuft oder die Nachspeisung aktiv ist.
- Elektrische Sicherheit: Trennen Sie das Gerät bei Wartungsarbeiten an der Pumpe immer vom Stromnetz. Der Anschluss des Vari-Sensors erfolgt einfach und sicher gemäß der beiliegenden Anleitung.
