Elektronische Pegelüberwachung, universell einsetzbar
Beschreibung
Produktinformationen "Elektronische Pegelüberwachung, universell einsetzbar"
Elektronische Pegelüberwachung, universell einsetzbar.
Elektronische Niveausteuerung (ENS 1000) für Pumpen oder andere Aggregaten die bei steigendem oder fallendem Wasserstand ein- bzw. ausgeschaltet werden müssen. Sehr einfache und schnelle Montage. Universellen Einsatz (Funktion Leeren oder Füllen einstellbar), LED-Anzeige für Netz und Schaltausgang Ein. Schaltleistung 3000 Watt, max. 16 A, Sensor-Schutzklasse IP68, Zwischenstecker Schutzklasse IP 20, mit 10 Meter Sensorleitung. Fernmessung bis 20 Meter über zweiadrige Leitung möglich.
Ausführung:
- Zur automatischen Pegelüberwachung von leitfähigen Flüssigkeiten
- Bei Erreichen des definierten Pegelstands schaltet ein Relais angeschlossene Verbraucher ein oder aus
- Schaltpunkt frei wählbar bei beliebigem Wasserstand
- Keine beweglichen Schwimmerschalter – störungsfreier Betrieb
- Automatische Ausschaltverzögerung von ca. 20 Sekunden
- Schaltausgang als Öffner oder Schließer konfigurierbar
- Kompakte Bauform zur Wandmontage in Innenräumen
- Wartungsfreier und bedienungsfreier Betrieb
- Auslöseempfindlichkeit einstellbar: < 50 kOhm
- Für Pumpen und andere Geräte mit bis zu 3000 W und 16 A
- Schutz vor Wassereinbruch in Kellerräumen und Wohnbereichen
- Pegelüberwachung in Brunnen, Tanks und Zisternen
- Überwachung bei Rückstau durch verstopfte Abflüsse
- Einsatz bei Leckagegefahr durch Rohrbruch
- Für Speicher aus Beton, Kunststoff oder Metall geeignet
- Anwendungen in Heizungs-, Kühl-, Regen-, Frisch- oder Abwassersystemen
Anmerkung: Ersatz für Geräte SA1, SA2 und NA1
Dokumente 2
Hersteller
Zehnder Pumpen GmbH
Pumpen für Haustechnik, Industrie und Garten
Pumpen für Haustechnik, Industrie und Garten
Bewertungen 2
Anmelden
2 Bewertungen
22. Oktober 2025 15:37
Bestens hat es funktioniert
Sg. Herr Mohrbacher schöne Grüße aus Österreich von herbert, nun eine etwas andere Bewertung: aus Deutschland Importiert angekommen und montiert raschest hab ich's ausprobiert Bestens hat es funktioniert!!!
20. Oktober 2025 12:34
Bedienungsanleitung für Steuerung
Hallo Regenwassser24-Team, bin ich auf Ihre Seite aufmerksam geworden. Die Lieferung war ohne Beanstandungen, sozusagen alles OK. Das beiliegende Infomaterial ist eine schöne Ergänzung. Wesentlich nützlicher ist jedoch die 4-seitige Bedienungsanleitung, die ich vom Hersteller erhalten habe, da darin auch die Verlängerung oder Verkürzung des Sensorkabels beschrieben wird. Den Kunden- bzw. Lieferservice finde ich gut. Die Webseite ist verbesserungswürdig. So ist weder auf dem Foto des Gerätes ersichtlich noch der Beschreibung erwähnt daß es sich um ein "Stecker-Gerät" handelt. Eine dort einsehbare Bedienungsanleitung könnte aufkommende Fragen eines Interessenten sofort beantworten. Mit freundlichen Grüßen Peter F.
Accessory Items
Magnetventil aus Messing mit beidseitig Innengewinde 1/2", 3/4" und 1". Magnetventil aus Messing mit beidseitig Innengewinde, für die Trinkwassernachspeisung nach DIN 1989, schallgedämpft, mit montierter Netzsteckerleitung 1,5 Meter lang. Zwangsangehobenes Servomembranventil, schaltet ohne Differenzdruck die Trinkwassernachspeisung ein. Ideal für die Trinkwassernachspeisung über den freien Auslauf in die Zisterne. Spannung 230V/50Hz. Vorteile: Energiesparende Doppelspulentechnologie in Kick and Drop Ausführung, Federgekoppeltes Membransystem, schließgedämpft und geräuscharm, strömungsoptimierte Gehäuse- und Membrangeometrie für hohen Durchfluss, Ausführung: stromlos geschlossen, mit IG-Anschlussgewinde, Stromverbrauch im Betrieb ca. 20 Watt. Das Ventil ist Made in Germany!Vorteile: zwangsangehobenes servogesteuertes Membranventil Federgekoppelte Membrane öffnet ohne Differenzdruck Schließgedämpft, leise und geräuscharm Strömungsoptimierte Gehäuse- und Membrangeometrie hoher Durchfluss bei kompakter Bauform Vibrationsfestes, blockverschraubtes Spulensystem Energiesparende Doppelspulentechnologie in Kick and Drop Ausführung Made in Germany Lieferbare Größen: beidseitig 1/2" IG, NW 13 mm beidseiíg 3/4" IG, NW 20 mm beidseitig 1" IG, NW 20 mm Bitte Ausführung bei der Bestellung wählen. Datenblatt Magnetventil aus Messing: Gratis-Download Datenblatt Magnetventil aus Messing als PDF
Magnetventil aus Messing mit beidseitig 1/2" Innengewinde. Magnetventil aus Messing mit beidseitig Innengewinde, Ideal für die Trinkwassereinspeisung in einem Einfamilienhaus. Ventil in Ruhestellung geschlossen (NC). Bei Bestromung öffnet die Magnetspule die Vorsteuerbohrung und es baut sich der Druck auf der Oberseite der Membrane ab. Der nun höhere Druck unter der Membrane hebt diese vom Ventilsitz ab. Der angegebene Mindestdruck muss als Druckdifferenz immer vorhanden sein. Für den Einsatz von neutralen, gasförmigen und flüssigen Medien (Luft/Wasser)• Stromlos geschlossen (offen auf Anfrage)• Der angegebene Mindestdruck muss als Differenzdruck für eine einwandfreie Funktion der Servosteuerung immer vorhanden sein• Einbaulage: beliebig, vorzugsweise stehend• Dichtung: NBR• Medientemperatur: -10°C bis +80°C• Mit Magnetspule und Gerätestecker• Spannung: 230 Volt, 50 Hz• Schutzart: IP65• 100% ED-VDE0580• Schnell schließend• Zulässiger Druck: 0,3 - 20 bar • Mit min. 0,3 bar Druckdifferenz arbeitend • Made in Germany Technische Daten DN 15 (1/2"): beidseitig DN 15 (1/2") Länge 67 mm Höhe 75 mm kv-Wert 3,8 m3/h Marke GSR® Technische Daten DN 20 (3/4"): beidseitig DN 20 (3/4") Länge 96 mm Höhe 106 mm kv-Wert 11 m3/h Marke GSR® Technische Daten DN 25 (1"): beidseitig DN 25 (1") Länge 96 mm Höhe 106 mm kv-Wert 13 m3/h Marke GSR® Bitte Ausführung bei der Bestellung wählen. Datenblatt Magnetventil aus Messing: Gratis-Download Datenblatt Magnetventil aus Messing als PDF
Similar Items
Elektronische Niveausteuerung universell einsetzbar, für Pumpen oder ähnlichen Geräten. Elektronische Niveausteuerung (ENS 11416) für Pumpen oder andere Aggregaten die bei steigendem oder fallendem Wasserstand ein- bzw. ausgeschaltet werden müssen. Mit 300 mm Elektrodenlänge zum universellen Einsatz (Funktion Leeren oder Füllen einstellbar), Schaltleistung max. 6 A, Sensor-Schutzklasse IP68, Zwischenstecker Schutzklasse IP 20, mit 10 Meter Sensorleitung inkl. Zwischenstecker. Anwendung: zum Ein- bzw. Ausschalten von Pumpen oder Magnetventilen bei steigendem oder fallendem Wasserstand geeignet als Alarmgerät (Summer auf der Platine) bei steigendem oder fallendem Wasserstand Ideal zum Schalten von Aggregaten bei steigendem oder sinkendem Wasserstand Zusätzliche Sicherheit durch Alarmsummer im Gerät Ausführung: Spannung 230V/50Hz Schaltleistung: max. 6 A, Leistung: max. 1000 W Sensor-Schutzklasse IP68, Zwischenstecker Schutzklasse IP 20 mit 10 Meter Sensorleitung inkl. Zwischenstecker Summer als Alarm auf der Platine, zudem potentialfreier Ausgang Gratis-Download Datenblatt als pdfGratis-Download Datenblatt Elektronische Niveausteuerung als pdf
Zisternensteuergerät RWS Digital Plus – Intelligente Steuerung für Ihre Regenwasseranlage. Das Votronic RWS Digital Plus ist die professionelle Zentrale für Ihre Regenwassernutzungsanlage. Es kombiniert eine präzise, stufenlose Füllstandsanzeige (0-100 %) mit einer vollautomatischen Trinkwassernachspeisung und einem integrierten Trockenlaufschutz für Ihre Pumpe. Durch das kapazitive Messverfahren des mitgelieferten Sensors wird der Wasserstand exakt erfasst und als dreifarbiges LED-Band dargestellt. Besonders effizient: Die Nachspeisung erfolgt bedarfsgerecht und sparsam (nur ca. 0,3-1 % des Tankvolumens), während Sicherheitsfunktionen wie die 6-Stunden-Nachspeisesperre und die wöchentliche Ventilspülung für maximale Betriebssicherheit sorgen. Technische Details & Maße Anzeige Stufenlose 0-100 % LED-Anzeige (3-farbig) Funktionen Füllstandsmessung, Nachspeisung, Trockenlaufschutz Wassertiefe Einstellbar 1 - 3 Meter (optional bis 6 Meter) Leistungsaufnahme Standby: 1,2 W (Anzeige aus) / 2,0 W (Anzeige ein) Kabellänge Geber 20 m (verlängerbar bis 200 m über Zweidrahtleitung) Sicherheitsmerkmale 12V Geber-Spannung, Nachspeise-Zeitbegrenzung, Anti-Blockierschutz Wichtiger Installationshinweis (Praxistipp) In der Montagepraxis hat sich gezeigt, dass die Platzierung des Magnetventils (nicht im Standard-Lieferumfang) entscheidend ist: Es sollte immer gut zugänglich und vor Frost geschützt montiert werden. "Trinkwassernachspeisung freier Auslauf DIN EN 1717" verdeutlicht Ihnen die baulichen Anforderungen für den Anschluss an das Trinkwassernetz. Durch die Digitale Signalübertragung vom Sensor zum Steuergerät sind Entfernungen von bis zu 200 m möglich. Bei dieser Länge Empfehlen wir ein abgeschirmtes Kabel, um Fehlmessungen durch EMV-Einstrahlungen in langen Leitungswegen zu vermeiden. ⚠️ Sicherheitshinweis: Die integrierte Nachspeisesperre von 6 Stunden dient dem Schutz bei undichten Zisternen. Sollte Ihre Anlage häufiger in die Sperre gehen, prüfen Sie die Zisterne und die Zuleitungen auf Undichtigkeiten. Montagearbeiten am 230V-Netz dürfen nur durch Elektrofachkräfte ausgeführt werden. Downloads & Service Datenblatt Sensor, Geber, Sonde von Votronic:Gratis-Download Datenblatt Sensor bzw. Geber von Votronic als pdf Bedienungsanleitung Steuergerät:Bedienungsanleitung Steuergerät Nr. 9226 als pdf Bedienungsanleitung Sensor, Geber:Bedienungsanleitung Sensor, Geber Nr. 9760 als pdf
Füllstands-Anzeige für Regenwasseranlagen mit einer Füllhöhe von 2m, 3m oder 4m, mit 9V oder 230V Versorgungspannung. Die Füllstandsanzeige VRC-6A zeigt die Füllhöhe des Regenwassers in der Zisterne bis zu einer Füllhöhe von 2m, 3m oder 4m in 10% Schritten an. Die Anzeige VRC-6A wird im spritzwassergeschütztem Wandgehäuse ( Schutzart IP44) geliefert. Die Füllhöhe in der Zisterne wird mittels 15m oder 25m langen kapazitiven Sensors bis zu einer Füllhöhe von 2m 3m oder 4m gemessen.. Die LED-Anzeige kann wahlweise zeitbegrenzt oder kontinuierlich erfolgen. Die Anzeigeart wird mit einer Steckbrücke gewählt. In der zeitbegrenzten Betriebsart wird die Anzeige durch das Betätigen der „Anzeigen“ - Taste aktiviert. Um die Lebensdauer der eingebauten Batterie zu verlängern erlischt die Anzeige nach ca. 10 Sekunden. Messprinzip: Das Messprinzip beruht auf den unterschiedlichen Dielektrizitätskonstanten zwischen Wasser und Luft. Es bewirkt eine entsprechende Änderung der Kapazität zwischen den Adern des Messkabels als Elektrode, die mit der Wassersäule proportional ist. Dieses Signal wird für die weitere Verarbeitung und Auswertung in einen Mikroprozessor geführt. Ideal für Bereiche welche keinen Stromanschluss zu Verfügung steht.Optional kann bei einer Betriebsart mit kontinuierlicher Anzeige ein Netzadapter (230V Stromversorgung) angeschlossen werden. Steuerung VRC-6A:Abmessungen B120 x H80 x T55 mm Betriebsspannung: 9V DC Stromaufnahme betriebsbereit: ca. 20 mA Netzadapter-Anschlussbuchse: Außen- 5,5mm =“+" Pol; Innenstift 2,1mm = "-" Pol Gewicht: ca. 250 g Schutzklasse: IP 44 Technische Daten Sensoreinheit VCS-2 bis 2m, 3m oder 4m Meter Füllhöhe in der Zisterne:Abmessungen: B31 x H53 x T14mm Schutzart: IP 68 Mindestbehälterhöhe: 30% der Messkabellänge Messkabellänge je nach Ausführung 2,2m bis 4,2m 2-adrig; Isolation aus PEVerbindungskabel: Koax, Außenmantel PE. Standardlänge 15m, andere Längen lieferbar. Polarität: „-“ = Innenleiter, „+“ = Abschirmung. Stecker: IEC ø 9,5 mm, Innenstift ø 2,5 mm mit Schraubanschluss.Dielektrizitätskonstante des Medium: 80 Bitte Ausführung bei der Bestellung wählen.

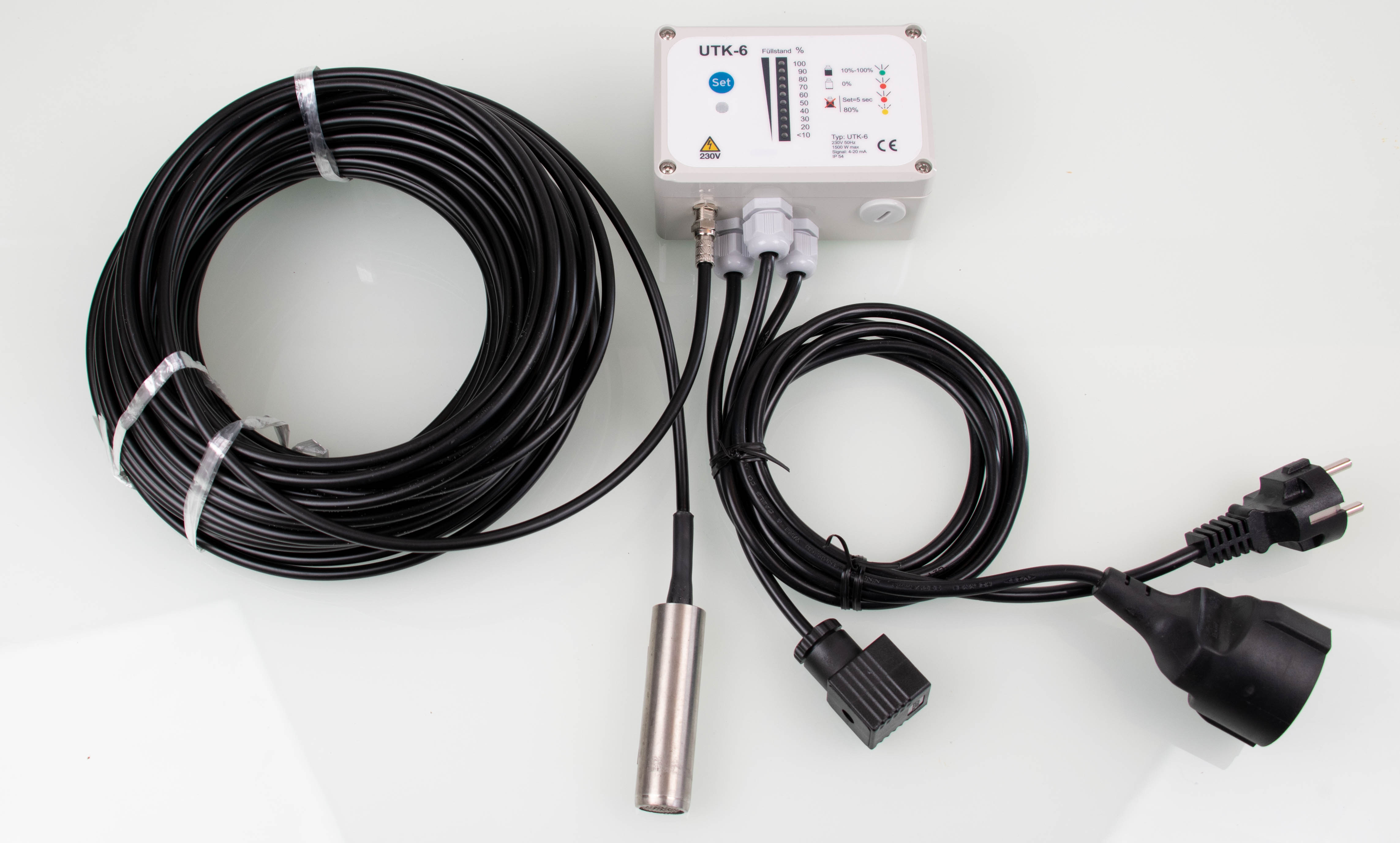

Steuergerät UTK-6 Komplett-Set – Inklusive 30m Vari Drucksensor Dieses Komplett-Set rund um das Steuergerät UTK-6 bietet Ihnen die volle Kontrolle über Ihre Regenwasser-Nutzungsanlage. Speziell entwickelt nach modernsten Standards, steuert das System präzise die leistungsstarke Förderpumpe sowie das Nachfüllventil. Dank des mitgelieferten Vari Unterwasser-Drucksensors mit 30 Meter Spezialkabel behalten Sie den Füllstand Ihrer Zisterne jederzeit exakt im Blick. Technische Daten im Überblick Komponente Details Steuereinheit UTK-6 (230V) mit LED-Statusanzeige Sensor-Typ Vari Unterwasser-Drucksensor Kabellänge Sensor 30 Meter Koaxialkabel Messbereich 0 - 2,0 Meter Wassersäule Sicherheitsfunktionen Integrierter Trockenlaufschutz & Trinkwassernachspeisung Praxistipps für den optimalen Betrieb Positionierung des Sensors: Lassen Sie den Drucksensor bis knapp über den Boden der Zisterne ab, um den gesamten Nutzinhalt erfassen zu können. Vermeiden Sie den direkten Kontakt mit Sedimenten. Kabelführung: Das 30m lange Koaxialkabel sollte in einem Schutzrohr verlegt werden, um mechanische Beschädigungen oder Störungen durch parallele Starkstromleitungen zu minimieren. Anlagenstatus: Nutzen Sie die LED-Meldeleuchten am UTK-6 zur schnellen Diagnose. Ein Blick genügt, um zu sehen, ob die Pumpe läuft oder die Nachspeisung aktiv ist. Elektrische Sicherheit: Trennen Sie das Gerät bei Wartungsarbeiten an der Pumpe immer vom Stromnetz. Der Anschluss des Vari-Sensors erfolgt einfach und sicher gemäß der beiliegenden Anleitung.
