Unterteil mit Membrane für Druckregler KIT 02, KIT 02-3, KIT 02-4
Produktinformationen "Unterteil mit Membrane für Druckregler KIT 02, KIT 02-3, KIT 02-4"

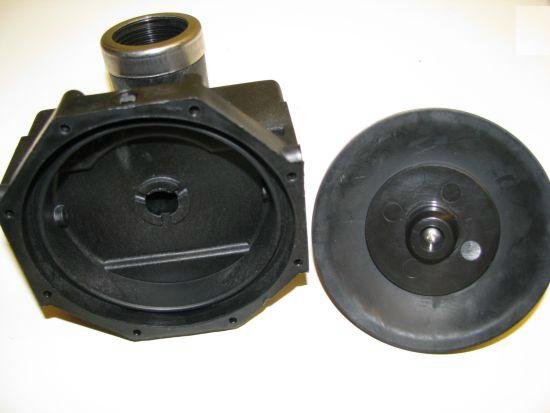

Original ESPA KIT 02 Unterteil mit Membrane – OE-Ersatzteil für Druckregler.
Setzen Sie bei der Instandsetzung Ihres ESPA Druckreglers auf kompromisslose Erstausrüsterqualität. Dieses Original-Unterteil (Art.-Nr. 87085) wird inklusive vormontierter Membrane und integriertem Rückschlagventil geliefert. Es dient als zentrale Basis für die mechanische Druckübertragung und bietet passgenaue Aufnahme für Manometer, Platine und Haube. Durch den Einsatz des Originalteils stellen Sie die exakte Schaltcharakteristik und langfristige Druckfestigkeit Ihres Schaltautomaten KIT 02 sicher, was mit minderwertiger "Chinaware" oft nicht gewährleistet werden kann.
Technische Details & Maße
| Ersatzteilnummer | 87085 (Original ESPA) |
| Kompatibilität | KIT 02-3, KIT 02-4 (nicht für 8-stellige Seriennummern) |
| Membrandurchmesser | Ø 99 mm (Farbe: schwarz) |
| Ausstattung | Inkl. Rückschlagventil & Edelstahl-Schutzring |
| Anschlüsse | Bohrungen für beidseitige Manometermontage vorhanden |
Wichtiger Hinweis (Praxistipp)
Im Montagealltag zeigt sich oft, das dieses Ersatzteil ist nicht für Modelle mit 8-stelliger Seriennummer (Baujahre 2009-2010) geeignet ist.
Verwenden Sie für den Anschluss auf der Druckseite des Reglers zur Haus-Installation z.B. ein Panzerschlauch und zum eindichten ein geeignetes Gewindedichtmittel z. B. Loctite 55.
Wichtig: Unsere Erfahrung zeigt, dass hier ca. 20–23 Wicklungen erforderlich sind – statt der vom Hersteller empfohlenen 10–12. Nur so lässt sich verhindern, dass Wasser zwischen Gehäuse und Edelstahlring austritt.
Hinweis: Der Edelstahlring am Druckstutzen dient lediglich dem mechanischen Schutz und hat keine dichtende Funktion.
Downloads & Service
Technische Unterstützung zur Reparatur Ihres ESPA Druckreglers:
Keine Chinaware, Original ESPA Ersatzteil - Original Equipment (OE).
Nachhaltig und Langlebig, Regenwassernutzung spart wertvolles Trinkwasser und Energie. Unsere Pumpen für die Regenwassernutzung sind robust und zuverlässig, nicht nur wegen der Langlebigkeit der Materialien und der Qualität ihrer Herstellung, sondern auch wegen der Verfügbarkeit von Ersatzteilen und des Netzes von technischen Dienstleistungen
Espa Pumpen Deutschland GmbH
ESPA bietet eine komplette Produktpalette die alle Ihre Druck- und Pumpanforderungen erfüllt. Sie können die Details unserer Produkte einsehen, die in jeder Anwendung eingegeben werden.
Anmelden
10 Bewertungen
6. Januar 2026 11:01
Verpackung und Versand waren Top. Gerne wieder,
Hallo, guten Tag, Danke. Heute habe ich die Gummimembrane erhalten und gleich eingebaut. Die Pumpe funktioniert wieder einwandfrei. Ich habe Sie über Google gefunden, meine Suche war: Ersatzteile für Espa-Pumpen. Ihre Internetseite ist übersichtlich, ich habe schnell gefunden was ich brauchte. Verpackung und Versand waren Top. Gerne wieder, aber hoffentlich hält die Pumpe noch lange. Mit freundlichen Grüßen aus Luxembourg René E.
1. Dezember 2025 14:11
Top Leistung
Nach 21 Jahre wahr Die Membrane meines KIT 02-3 Undicht spritzte Wasser aus dem Loch im Hut . Ich habe Sie schnell über Google gefunden. Nach telefonischer Nachfrage bestellt. Extra Danke an die Frau am Telefon wahr ! wurde innerhalb eines Tages durch DHL geliefert. Eingebaut, Läuft wieder! Verpackung und Versand waren Top. Gerne wieder,
7. November 2025 15:12
KIT mit dem integrierten Rückschlagventil
Liebes Serviceteam, auf Ihre Empfehlung hin, habe ich das Unterteil des KIT mit dem integrierten Rückschlagventil bei Ihnen bestellt und über Weihnachten montiert. Die Pumpe läuft nun wieder einwandfrei ohne Druckabfall. Ich möchte mich sehr bei Ihnen bedanken, dass Sie mich vor dem unnötigen Kauf einer Ersatzpumpe bewahrt haben, der nicht einmal Besserung gebracht hätte. Beste Beratung, super Ersatzteilservice, vielen vielen Dank! Viele Grüße von Anke S.
31. Oktober 2025 14:13
Der Einbau klappte dennoch problemlos
Sehr geehrtes Team von Regenwasser24.de, sehr geehrter Herr Mohrbacher, Ein kurzes Feedback für Sie: Gefunden habe ich Sie über die Suche mit ecosia. Absolut begeistert war ich von der Schnelligkeit der Lieferung sowie der Möglichkeit bei Ihnen per Rechnung zu bezahlen. Leider konnte ich Sie im Vorfeld hinsichtlich einer Frage zum Einbau telefonisch nicht erreichen. Der Einbau klappte dennoch problemlos. Und durch die online bereitgestellten Informationen auf Ihrer Webseite konnte ich mich dazu ziemlich gut vorbereiten. Ihre Adresse werde ich mir merken, denn falls künftig erneut Ersatzteile für die Regenwassernutzungsanlage benötigt werden, weiß ich jetzt schon wo diese schnell zu bekommen sind. Dankbare Grüße aus Osnabrück, Karsten R.
27. Oktober 2025 13:05
vielen Dank für die schnelle Lieferung
Sehr geehrte Damen und Herren, vielen Dank für die schnelle Lieferung (Problem (defekte Membran, feiner Wasserstrahl tritt oben aus KIT aus) trat Freitag früh auf und das Ersatzteil war am Samstag kurz vor 12 Uhr da). Ich habe die gelbe Kappe, das Manometer und die Platine umgebaut, dabei die Verkabelung nicht gelöst (Platine muss nur richtig herum wieder eingesetzt werden) und nach mehreren Dichtversuchen auf der Druckseite (bin Laie) jetzt wieder ein funktionierendes System. Jederzeit gerne wieder Frank G.
23. Oktober 2025 15:01
super schnelle und sicher verpackte Lieferung
Hallo Herr Mohrbacher,
heute ist die Lieferung bereits eingetroffen. Vielen Dank für die super schnelle und sicher verpackte Lieferung, alles perfekt. Gerne gebe ich Ihnen eine sehr gute Bewertung, wenn Sie es wünschen. Aus der Kundenkorrespondenz auf Ihrer Webseite hatte ich entnommen, dass mit dem Unterteil zu Kit 02 noch eine Einbauanleitung mitgeliefert würde, habe ich das falsch interpretiert, denn bei meiner Lieferung war diese nicht dabei? Ich wäre Ihnen sehr verbunden, wenn Sie mir (falls vorhanden) diese noch als pdf nachsenden könnten. Falls es diese Einbauanleitung nicht gibt, die Frage an Sie, gibt es etwas, was beim Einbau/Austausch des Unterteils beachtet werden sollte (ich bin in solchen Sachen handwerklich nicht ungeschickt, frage aber trotzdem mal nach), da ja diverse Bauteile wie Manometer, Platine etc. vom alten Unterteil an das neue umgebaut werden müssen. Über eine kurze Antwort würde ich mich sehr freuen, nochmals vielen Dank.
Mit freundlichen Grüßen Stephan Sch.
23. Oktober 2025 14:54
Habe folgendes Problem, habe ein Unterteil für KIT 02 von ihnen bezogen
Sehr geehrte Damen und Herren, ich habe ein Unterteil für KIT 02 von ihnen bezogen. Der Einbau wurde von mir kürzlich erst durchgeführt. Mit Bedauern muss ich jetzt feststellen, dass das Rückschlagventil nicht korrekt schließt. Nach ca. 60 Sekunden fällt der Druck auf ca. 2,2 bar ab und die Pumpe muss für einen entsprechenden Druckausgleich sorgen. Bei abgeschalteter Pumpeinheit fällt der Druck bis auf 0,5 bar ab. Alle Abnehmer in der Anlage habe ich auf Dichtigkeit geprüft und konnte keine Unregelmäßigkeiten feststellen.
Hallo Service-Team, danke für die schnelle Rückinfo. Einen Absperrhahn hinter der Pumpe habe ich nicht, habe aber dafür die Toilettenspülung komplett abgesperrt und damit das Problem erkannt. Der Fehler liegt in den Spülkästen, die noch gering nachlaufen, was aber kein Geräusch verursacht.
22. Oktober 2025 15:24
schnelle Lieferung
Sehr geehrter Herr Mohrbacher,
vielen Dank für die schnelle Lieferung meiner Bestellung. Die Ware ist heute am 2. Werktag nach Bestellung perfekt angekommen, ich habe das Druckreglerunterteil gleich ohne Probleme eingebaut und die Rechnung soeben bezahlt. So macht Online-Shopping auch ohne E... und A... Spaß.
Das Unterteil ist völlig austauschbar mit dem vor 16 Jahren zusammen mit der Pumpe gekauften Druckregler.
Darf ich dennoch Verbesserungsvorschläge an Sie richten:
" Der Hinweis mit der gespannten Feder ist wichtig und richtig, vielleicht wäre dieser schon auf der Produktseite auf Ihren Online-Shop sinnvoll, wenn man vor der Demontage nach möglichen Fehlern sucht.
" Die im Gewinde dichtenden Messingverschraubungen der Gesamtpumpe waren werkseits offensichtlich mit Flüssigdichtung eingeklebt, vielleicht legen Sie eine kleine Tube bei, denn das hat man nicht immer zuhause. Auch die passenden Gummi- oder Papierdichtungen für die flachdichtenden Verschraubungen würden das Lieferset sehr gut abrunden, wenn das Sortiment zuhause gerade bei diesem Durchmesser leer ist.
Flachdichtungen nur auf Anfrage)
" Da eventuell auch der kleine O-Ring des Manometers bei der Demontage beschädigt wird, wäre auch hier ein beiliegender Ring eine echte Hilfe.
Ich werden Ihren Shop gerne weiterempfehlen.
20. Oktober 2025 10:17
5 Sterne plus; Weiterempfehlung jeder Zeit; für mich bei der nächsten Bestellung die erste Adresse
Hallo Regenwasser24.de,
gern will ich Ihre Fragen beantworten:
Frage: Wie haben Sie uns gefunden (z.B. Freunde, Google... usw.)?
Antwort: über Google mit dem Suchwort "Druckregler für Regenwasserpumpen"
Frage: Wie finden Sie unsere Lieferung (Paketdienst, Zuverlässigkeit, Schnelligkeit, Verpackung)?
Antwort: alles Top besser geht kaum
Frage: Wie finden Sie der Lieferung beiligende Informationen?
Antwort: soweit ich mich erinnere lag dort lediglich der Lieferschein bei
Frage: Wie finden Sie unseren Kundenservice (Mail über Lieferstatus)?
Antwort: Einen so guten Service mit schlüssigen Antworten, i.B. der Fehlerdiagnistik, findet man online ganz selten - weiter so!
Frage: Wie finden Sie unsere Website www.regenwasser24.de?
Antwort: sehr schlüssig, flotte Anzeigen, verständliche Angaben, die Schrift könnte etwas gößer sein
Fazit: 5 Sterne plus; Weiterempfehlung jeder Zeit; für mich bei der nächsten Bestellung die erste Adresse *persönliche Anmerkung zum bestellten Artikel: Meine Pumpe läuft seit 2001 und hat im Haus 1,2 Mio Liter Wasser geliefert. Beim zerlegen des Druckschalters sind zum Teil die befestigungsschrauben abgerissen bzw. waren stark verrostet, sodass ich diese erneuern musste. Habe glücklicherweise passende VA-Schrauben bekommen. Vielleicht ist es eine gute Idee diese dem Artikel Unterteil beizufügen. 5€ plus für diesen Artikel sind da gerechtfertigt.
Viele Grüße aus M. Dieter D.
16. Oktober 2025 11:56
Herzlichen Dank für die schnelle Lieferung. Hat alles geklappt.
Hallo
Herzlichen Dank für die schnelle Lieferung. Hat alles geklappt. Beim Abschrauben sind alle 9 Schrauben abgebrochen. Hätte ich nur die Membrane bestellen können, hätte ich hier ein großes Problem gehabt.
PS: Meine Membrane hat seit 2002 gute Arbeit geleistet.
Michael
