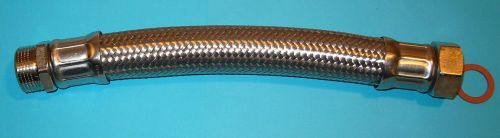

Schlauch-Anschluss-Set für Sigma und Optima

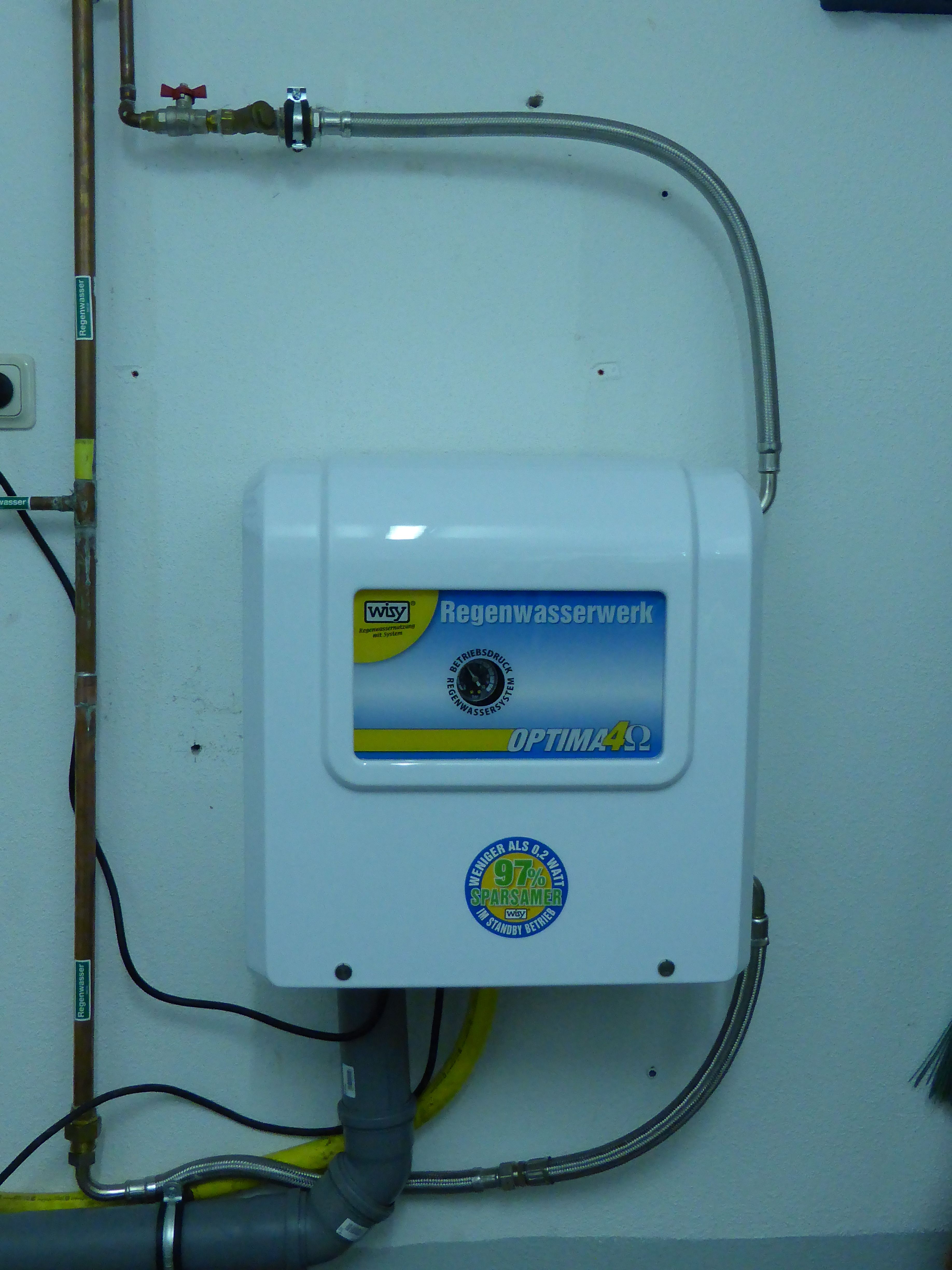

Regenwasserwerk Wisy Optima 4 für weite Ansaugwege bis 40 Meter. Die hydromechanische Steuerung vereint die „traditionelle“ Steuerung mittels Schaltautomaten mit der Nutzung von strömungsmechanischen Wirkungen. Dadurch wird eine große Funktionssicherheit erreicht.Das Optima-System arbeitet mit zwei Pumpen. Die Edelstahl-Ladepumpe der Optima wird als Tauchpumpe im Speicher aufgestellt. Über den an der Unterwasserpumpe montierten schwimmenden Edelstahl-Feinfilter fördert sie das Regenwasser zur normal saugenden Kreiselpumpe Prisma 15* in der Optima. Der Vordruck bewirkt, dass die Versorgungspumpe lediglich Druckarbeit zu leisten hat und dass die Zulaufleitung der Trinkwassernachspeisung mechanisch gesperrt ist. Durch das Zusammenspiel der Pumpe ist das System sehr, sehr leise. Dank des Zwei-Pumpen-Systems kann die Optima auch bei ungünstigen Bedingungen, z.B. langer Saugweg oder große Höhendifferenzen zwischen Speicher und Wandgerät im Haus, eingesetzt werden.  Bei Regenwasserzentralen mit nur einer Saugpumpe führen lange Saugwege und große Höhendifferenzen, immer wieder zu Problemen bei der Betriebssicherheit (Gravitation in der Pumpe). Nicht so bei der Optima!  Wird ein Verbraucherventil geöffnet, starten über den Schaltautomaten Zeta 06 gesteuert, beide Pumpen den maximalen Volumenstrom der Optima von ca. 70 l/min. Ist die Zisterne leer, erfolgt die Umschaltung auf Trinkwassernachspeisung, ganz automatisch und ohne Ihr Zutun. Manuelles Umschalten auf Trinkwassernachspeisung ist jederzeit durch einfaches Herausziehen des Netzsteckers der Ladepumpe möglich. Der Vorratsbehälter ist mit einem zusätzlichen Notüberlauf ausgestattet. Die Trinkwassernachspeisung ist gemäß DIN EN 1717 als freier Auslauf ausgeführt. Die Füllstandsanzeige arbeitet auf der Grundlage eines pneumatischen Messverfahrens. Ein Manometer zeigt den jeweiligen Leitungsdruck des Regenwasserwerkes an.  Der Zulauf und der Stecker für die Ladepumpe sind von unten leicht zugänglich. Ebenso der Notüberlauf DN 70 auf der unteren Seite links. Der Anschluss für das Trinkwasser befindet sich am Gerät auf der rechten Seite oben, der Anschluss für das Regenwasser befindet sich rechts unten.  Merkmale Optima 4:  Regenwasserwerk Optima 4, normalsaugende, vierstufige Kreiselpumpe Prisma 15-4* (baugleich mit Aspri 15) und Schaltautomat Zeta 06, Optima 4 mit 4 bar Systemdruck ohne Füllstandsanzeige Manometer zur Druckanzeige am Schaltautomat Zeta 02, auch ablesbar bei montierter Schutzhaube Trinkwassernachspeisung nach DIN, integrierter 9-Liter Behälter, Sicherheitsnotüberlauf Lieferung mit Abdeckhaube  Tauchpumpe für die Zisterne mit schwimmendem Ansaug-Fein-Filter steckerfertige Ausführung, erfüllt DIN 1989 und DIN EN 1717 geeigent auch für den Umbau von Regenwasseranlagen mit vorhandener Ladepumpe in der Zysterne Standby, weniger als 0,2 Watt Schalldruck 53dB (A)1 Nennleistung 1000 Watt  Lieferumfang:  Regenwasserwerk Optima mit Prisma 15-4* (baugleich mit Aspri 15) mit Zeta 02 dem energiesparenden Schaltautomat, Druckregler Edelstahl-Wandhalterung, Montageschiene mit Spezialdübel (Ø16mm) aus Gummi für Halteschrauben, das Gerät wird einfach von oben in die Schiene eingelegt Ladepumpe Provedo VX aus Edelstahl mit 20 Meter Anschlussleitung, inkl. 0,7 m schwimmendem Edelstahl-Feinfilter, Grundplatte für stabilen Stand und Schwimmerschalter für Trockenlauschutz, Trageseil mit Edelstahlhakenschraube, Druckabgang 1" Edelstahltülle Panzerschlauch für Regenwasseranschluss 1" mit Verschraubung  Panzerschlauch für Trinkwasser 3/4" mit Verschraubung  Kennzeichnungsset für Rohre, Toiletten, Entnahmestellen und Hausanschlussraum Montage- und Bedienungsanleitung  Technische Daten: max, Fördermenge 70l/min max. Föderhöhe 40 Meter Systemdruck 4 bar Testsieger* =Testsieger in der Marktübersicht Regenwassernutzung und Regenwasserversicherung, Ausgabe 2013/2014, Quelle: fbr - Fachvereinigung Betriebs und Regenwassernutzung e.V. Datenblatt Regenwasserwerk Optima 4 für weite Ansaugwege bis 40 Meter:  Gratis-Download Datenblatt Regenwasserwerk Optima 4 für weite Ansaugwege bis 40 Meter als PDF Datenblatt Wisy Druckregler Zeta 02:  Gratis-Download Datenblatt Wisy Druckregler Zeta 02 als PDF Vier Reinigungsstufen in der Regenwassernutzung kurz erklärt:  Gratis-Download vier Reinigungsstufen in der Regenwassernutzung kurz erklärt als PDF

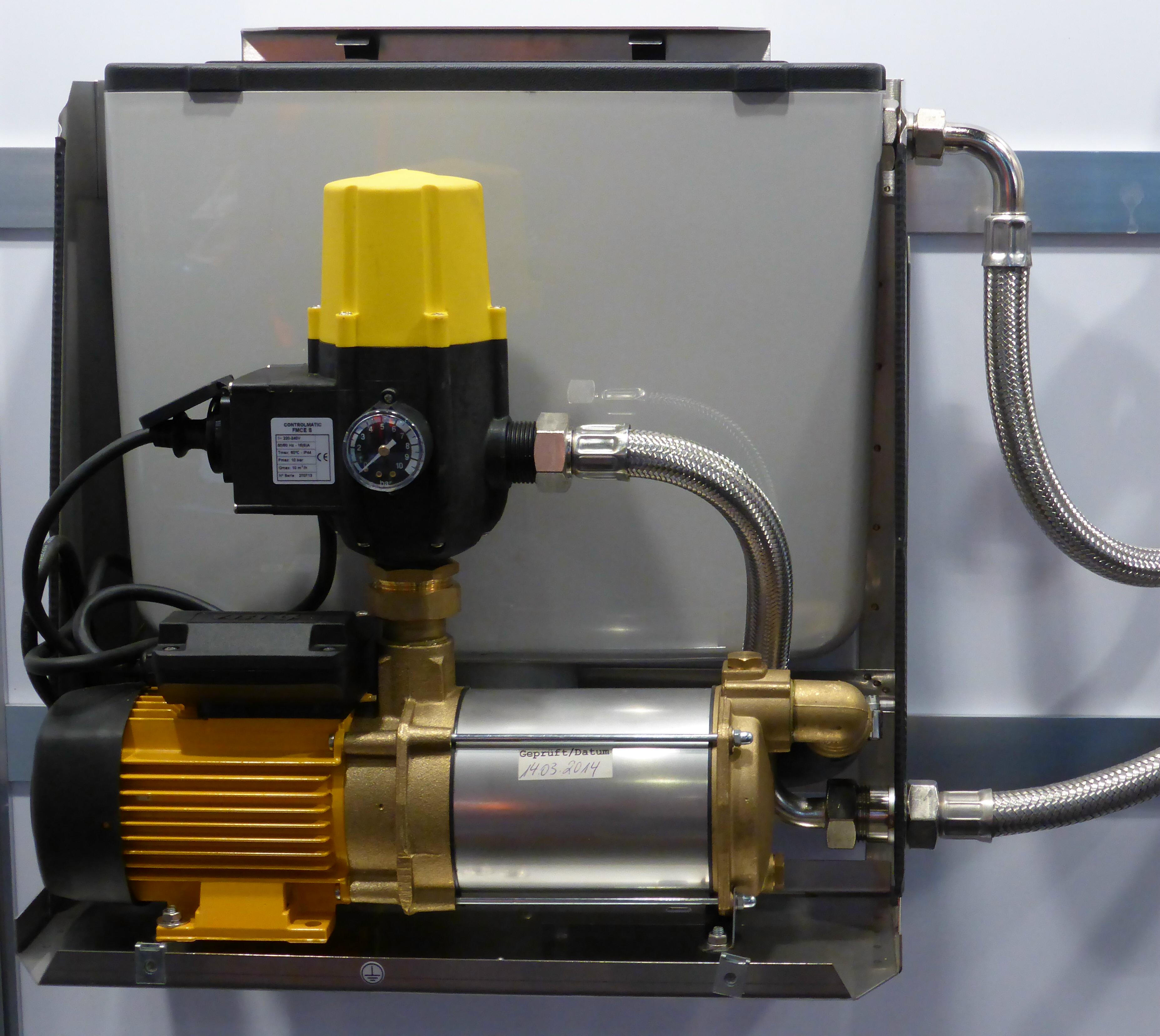

 Regenwasserwerk Wisy SIGMA 3 mit dreistufiger Kreiselpumpe Aspri 15-3* und Druckregler Zeta 02. Das Regenwasserwerk Sigma-System, die Symbiose der dreistufigen Espa Kreiselpumpe Aspri 15-3* mit dem Wisy Schaltautomat Zeta 02. Es entnimmt Regenwasser aus einem Speicher und speist es mit Druck in das Regenwasserleitungsnetz. Das Gerät steuert die gesamte Regenwasseranlage, kontrolliert den Füllstand des Speichers und sorgt im Bedarfsfall automatisch für die Umschaltung auf Trinkwasser: Das manuelle Umschalten von Regenwasser- auf Trinkwasserbetrieb ist jederzeit möglich, dies ist besonders bei kalkhaltigem Trinkwasser (hartes Wasser) von Zeit zu Zeit zu empfehlen. Der Vorratsbehälter ist mit einem zusätzlichen Notüberlauf ausgestattet. Die Trinkwassernachspeisung ist gemäß DIN EN 1717 als freier Auslauf ausgeführt. Ein Manometer zeigt den jeweiligen Leitungsdruck des Regenwasserwerkes an. Der Wisy Druckregelautomat ZETA 02, mit reduziertem Stromverbrauch, zum automatischen ein- und ausschalten von Pumpen, mit Manometer, Rückschlagventil, Trockenlaufschutz, komplett verkabelt mit Stecker und Schukosteckdose für die Pumpe. Der Wisy Schaltautomat ZETA 02 schaltet sich nach dem Öffnen eines Verbrauchers automatisch ein, nach dem Schliessen/Abschalten des Verbrauchers wieder automatisch aus. Druckschläge im Leitungsnetz werden durch eine eingebaute Feder gedämpft. Pneumatische Füllstandsanzeige optional extern möglich.  Merkmale:  Regenwasserwerk Sigma 3, selbstansaugende, dreistufige Espa Kreiselpumpe Aspri 15-3* und Wisy Schaltautomat Zeta 06, Leistungsstärke Sigma 3 mit 3,2 bar Systemdruck Manometer zur Druckanzeige am Schaltautomat Zeta 06, auch ablesbar bei montierter Schutzhaube automatische Trinkwassernachspeisung nach DIN, integrierter 9-Liter Behälter, Sicherheits-Notüberlauf Lieferung mit Abdeckhaube  steckerfertige Ausführung, erfüllt DIN 1989 und DIN EN 1717 Standby, weniger als 0,2 Watt  Schalldruck 45 dB (A)1 im Regenwasserbetrieb Schalldruck 63 dB (A) im Trinkwasserbetrieb  Lieferumfang:  Regenwasserwerk Sigma 3 mit dreistufiger Espa Kreiselpumpe Aspri 15-3* mit Wisy Druckregler Zeta 02 dem energiesparenden Schaltautomaten, Druckregler inkl. Manometer zur Druckanzeige Schwimmerschalter zur Steuerung der Trinkwassernachspeisung bei langer Trockenheit wenn die Zisterne leer ist, Kabellänge 15 m Abdeckhaube Edelstahl-Wandhalterung, Montageschiene mit Spezialdübel (Bohr-Ø16mm) aus Gummi für Halteschrauben, das Gerät wird einfach von oben in die Schiene eingelegt. Super einfache Montage! Kennzeichnungsset enthält alle für ein Haus notwendigen Kennzeichnungen für Hausanschlussraum, Entnahmestellen, Rohre, und Toiletten. Kennzeichnung der Regenwasseranlage im Haus nach DIN 1989 zwingend erforderlich!! Montage- und Bedienungsanleitung Technische Daten: max, Fördermenge 66 l/min max. Föderhöhe 32 Meter Systemdruck 3,2 bar Wandgerät 500 mm x 315mm x 510 mm (BxTxH) Testsieger* =Testsieger in der Marktübersicht Regenwassernutzung und Regenwasserversicherung, Ausgabe 2013/2014, Quelle: fbr - Fachvereinigung Betriebs und Regenwassernutzung e.V. Datenblatt Regenwasserwerk Wisy SIGMA:  Gratis-Download Datenblatt Regenwasserwerk SIGMA als PDF Datenblatt Wisy Druckregler Zeta 02:  Gratis-Download Datenblatt Wisy Druckregler Zeta 02 als PDF Testsieger* =Testsieger in der Marktübersicht Regenwassernutzung und Regenwasserversicherung, Ausgabe 2013/2014, Quelle: fbr - Fachvereinigung Betriebs und Regenwassernutzung e.V. Vier Reinigungsstufen in der Regenwassernutzung kurz erklärt:  Gratis-Download vier Reinigungsstufen in der Regenwassernutzung kurz erklärt als PDF

 Regenwasserwerk Wisy Optima 5 für weite Ansaugwege bis 40 Meter. Die hydromechanische Steuerung vereint die „traditionelle“ Steuerung mittels Schaltautomaten mit der Nutzung von strömungsmechanischen Wirkungen. Dadurch wird eine große Funktionssicherheit erreicht.Das Optima-System arbeitet mit zwei Pumpen. Die Edelstahl-Ladepumpe der Optima wird als Tauchpumpe im Speicher aufgestellt. Über den an der Unterwasserpumpe montierten schwimmenden Edelstahl-Feinfilter fördert sie das Regenwasser zur normal saugenden Kreiselpumpe Prisma 15* in der Optima. Der Vordruck bewirkt, dass die Versorgungspumpe lediglich Druckarbeit zu leisten hat und, dass die Zulaufleitung der Trinkwassernachspeisung mechanisch gesperrt ist. Durch das Zusammenspiel der Pumpe ist das System sehr, sehr leise. Dank des Zwei-Pumpen-Systems kann die Optima auch bei ungünstigen Bedingungen, z.B. langer Saugweg oder große Höhendifferenzen zwischen Speicher und Wandgerät im Haus, eingesetzt werden.  Bei Regenwasserzentralen mit nur einer Saugpumpe führen lange Saugwege und große Höhendifferenzen, immer wieder zu Problemen bei der Betriebssicherheit (Gravitation in der Pumpe). Nicht so bei der Optima!  Wird ein Verbraucherventil geöffnet, starten über den Schaltautomat Zeta 06 gesteuert, beide Pumpen den maximalen Volumenstrom der Optima von ca. 70 l/min. Ist die Zisterne leer, erfolgt die Umschaltung auf Trinkwassernachspeisung, ganz automatisch und ohne Ihr Zutun. Manuelles Umschalten auf Trinkwassernachspeisung ist jederzeit durch einfaches Herausziehen des Netzsteckers der Ladepumpe möglich. Der Vorratsbehälter ist mit einem zusätzlichen Notüberlauf ausgestattet. Die Trinkwassernachspeisung ist gemäß DIN EN 1717 als freier Auslauf ausgeführt. Die Füllstandsanzeige arbeitet auf der Grundlage eines pneumatischen Messverfahrens. Ein Manometer zeigt den jeweiligen Leitungsdruck des Regenwasserwerkes an.  Der Zulauf und der Stecker für die Ladepumpe sind von unten leicht zugänglich. Ebenso der Notüberlauf DN 70 auf der unteren Seite links. Der Anschluss für das Trinkwasser befindet sich am Gerät auf der rechten Seite oben, der Anschluss für das Regenwasser befindet sich rechts unten.  Merkmale:  Regenwasserwerk Optima 5 mit normalsaugender, fünfstufiger Kreiselpumpe Prisma 15-5* (baugleich mit Modell Aspri 15) und Schaltautomat Zeta 02, Leistungsstärke Optima 5 mit 5 bar Systemdruck ohne Füllstandsanzeige Manometer zur Druckanzeige am Schaltautomat Zeta 02, auch ablesbar bei montierter Schutzhaube Trinkwassernachspeisung nach DIN, integrierter 9-Liter Behälter, Sicherheits-Notüberlauf Lieferung mit Abdeckhaube  Tauchpumpe für die Zisterne mit schwimmendem Ansaug-Fein-Filter steckerfertige Ausführung, erfüllt DIN 1989 und DIN EN 1717 geeigent auch für den Umbau von Regenwasseranlagen mit vorhandener Ladepumpe in der Zysterne Standby, weniger als 0,2 Watt   Lieferumfang:  Regenwasserwerk Optima 5 mit Prisma 15-5* (baugleich mit Modell Aspri 15) mit Zeta 06 dem energiesparenden Schaltautomat, bzw. Druckregler Edelstahl-Wandhalterung, Montageschiene mit Spezialdübel (Ø16mm) aus Gummi für Halteschrauben, das Gerät wird einfach von oben in die Schiene eingelegt Ladepumpe Provedo VX aus Edelstahl mit 20 Meter Anschlussleitung, inkl. 0,7 m schwimmenden Edelstahl-Feinfilter, Grundplatte für stabilen Stand und Schwimmerschalter für Trockenlauschutz, Trageseil mit Edelstahlharkenschraube, Druckabgang 1" Edelstahltülle Panzerschlauch für Regenwasseranschluss 1" mit Verschraubung  Panzerschlauch für Trinkwasser 3/4" mit Verschraubung  Kennzeichnungsset für Rohre, Toiletten, Entnahmestellen und Hausanschlussraum Montage- und Bedienungsanleitung  Technische Daten: max, Fördermenge 70l/min max. Föderhöhe 50 Meter Systemdruck 5 bar  Testsieger* =Testsieger in der Marktübersicht Regenwassernutzung und Regenwasserversicherung, Ausgabe 2013/2014, Quelle: fbr - Fachvereinigung Betriebs und Regenwassernutzung e.V. Datenblatt Regenwasserwerk Wisy Optima 4 für weite Ansaugwege bis 40 Meter:  Gratis-Download Datenblatt Regenwasserwerk Optima 4 für weite Ansaugwege bis 40 Meter als PDF Datenblatt Wisy Druckregler Zeta 02:  Gratis-Download Datenblatt Wisy Druckregler Zeta 02 als PDF Vier Reinigungsstufen in der Regenwassernutzung kurz erklärt:  Gratis-Download vier Reinigungsstufen in der Regenwassernutzung kurz erklärt als PDF

 Regenwasserwerk SIGMA 4 mit mehrstufiger Kreiselpumpe Aspri 15-4* und Druckregler Zeta 02. Das Regenwasserwerk Sigma-System, die Symbiose der vierstufigen Espa Kreiselpumpe Aspri 15-4* mit dem Wisy Schaltautomat Zeta 02. Es entnimmt Regenwasser aus einem Speicher und speist es mit Druck in das Regenwasserleitungsnetz. Das Gerät steuert die gesamte Regenwasseranlage, kontrolliert den Füllstand des Speichers und sorgt im Bedarfsfall automatisch für die Umschaltung auf Trinkwasser. Das manuelle Umschalten von Regenwasser- auf Trinkwasserbetrieb ist jederzeit möglich, dies ist besonders bei kalkhaltigem Trinkwasser (hartes Wasser) von Zeit zu Zeit zu empfehlen. Der Vorratsbehälter ist mit einem zusätzlichen Notüberlauf ausgestattet. Die Trinkwassernachspeisung ist gemäß DIN EN 1717 als freier Auslauf ausgeführt. Ein Manometer zeigt den jeweiligen Leitungsdruck des Regenwasserwerkes an. Der Wisy Druckregelautomat ZETA 02, mit reduziertem Stromverbrauch, zum automatischen Ein- und Ausschalten von Pumpen, mit Manometer, Rückschlagventil, Trockenlaufschutz komplett verkabelt mit Stecker und Schukosteckdose für die Pumpe. Der Wisy Schaltautomat ZETA 02 schaltet sich nach dem Öffnen eines Verbrauchers automatisch ein, nach dem Schließen/Abschalten des Verbrauchers wieder automatisch aus. Druckschläge im Leitungsnetz werden durch eine eingebaute Feder gedämpft. Pneumatische Füllstandsanzeige oprional extern möglich.  Merkmale:  Regenwasserwerk Sigma 4, selbstansaugende, vierstufige Espa Kreiselpumpe Aspri 15-4* und Wisy Schaltautomat Zeta 06, Leistungsstärke Sigma 4 mit 4,4 bar Systemdruck Manometer zur Druckanzeige am Schaltautomat Zeta 06, auch ablesbar bei montierter Schutzhaube automatische Trinkwassernachspeisung nach DIN, integrierter 9-Liter Behälter, Sicherheitsnotüberlauf Lieferung mit Abdeckhaube  steckerfertige Ausführung, erfüllt DIN 1989 und DIN EN 1717 Standby, weniger als 0,2 Watt  Schalldruck 47 dB (A)1 im Regenwasserbetrieb Schalldruck 63 db (A) im Trinkwasserbetrieb   Lieferumfang:  Regenwasserwerk Sigma 4 mit vierstufiger Kreiselpumpe Aspri 15-4 (Espa) mit Zeta 02 (Wisy) dem energiesparenden Schaltautomat, Druckregler inkl. Manometer zur Druckanzeige Schwimmerschalter zur Steuerung der Trinkwassernachspeisung bei langer Trockenheit wenn die Zisterne leer ist, Kabellänge 15 m Abdeckhaube Edelstahlwandhalterung, Montageschiene mit Spezialdübel (Bohr-Ø16mm) aus Gummi für Halteschrauben,  das Gerät wird einfach von oben in die Schiene eingelegt. Super einfache Montage! Kennzeichnungsset enthält alle für ein Haus notwendigen Kennzeichnungen für Hausanschlussraum, Entnahmestellen, Rohre, und Toiletten. Kennzeichnung der Regenwasseranlage im Haus ist nach DIN 1989 zwingend erforderlich!! Montage- und Bedienungsanleitung Technische Daten: max, Fördermenge 66 l/min max. Föderhöhe 44 Meter Systemdruck 4,4 bar Wandgerät 500 mm x 315 mm x 510 mm (BxTxH) Testsieger* =Testsieger in der Marktübersicht Regenwassernutzung und Regenwasserversicherung, Ausgabe 2013/2014, Quelle: fbr - Fachvereinigung Betriebs und Regenwassernutzung e.V. Datenblatt Regenwasserwerk Wisy SIGMA:  Gratis-Download Datenblatt Regenwasserwerk SIGMA als PDF Datenblatt Wisy Druckregler Zeta 02:  Gratis-Download Datenblatt Wisy Druckregler Zeta 02 als PDF Vier Reinigungsstufen in der Regenwassernutzung kurz erklärt:  Gratis-Download vier Reinigungsstufen in der Regenwassernutzung kurz erklärt als PDF
