Füllstandsanzeige für Regenwasseranlagen VRC-6A mit 9V oder 230V
Füllstandsanzeige für Regenwasseranlagen VRC-6A mit 9V oder 230V von Ihrem Fachmann ✔ regenwasser24.de
| Anzahl | Stückpreis |
|---|---|
| Bis 1 |
250,00 €*
|
| Ab 1 |
292,00 €*
|
Versandkostenfrei
Produktnummer:
VRC-6A
Beschreibung
Produktinformationen "Füllstandsanzeige für Regenwasseranlagen VRC-6A mit 9V oder 230V"
Füllstands-Anzeige für Regenwasseranlagen mit einer Füllhöhe von 2m, 3m oder 4m, mit 9V oder 230V Versorgungspannung.

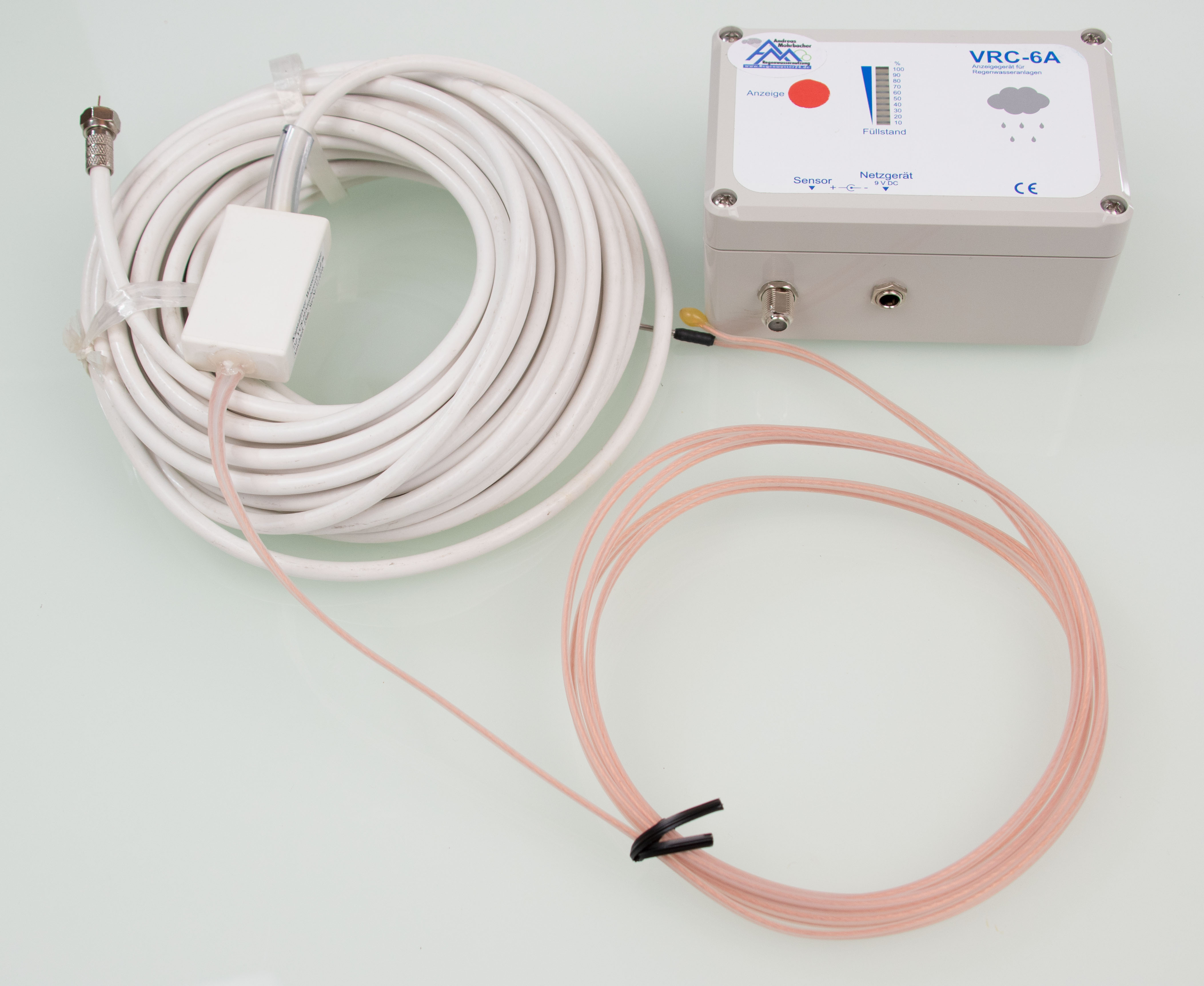

Die Füllstandsanzeige VRC-6A zeigt die Füllhöhe des Regenwassers in der Zisterne bis zu einer Füllhöhe von 2m, 3m oder 4m in 10% Schritten an. Die Anzeige VRC-6A wird im spritzwassergeschütztem Wandgehäuse ( Schutzart IP44) geliefert.
Die Füllhöhe in der Zisterne wird mittels 15m oder 25m langen kapazitiven Sensors bis zu einer Füllhöhe von 2m 3m oder 4m gemessen.. Die LED-Anzeige kann wahlweise zeitbegrenzt oder kontinuierlich erfolgen.
Die Anzeigeart wird mit einer Steckbrücke gewählt. In der zeitbegrenzten Betriebsart wird die Anzeige durch das Betätigen der „Anzeigen“ - Taste aktiviert.
Um die Lebensdauer der eingebauten Batterie zu verlängern erlischt die Anzeige nach ca. 10 Sekunden.
Messprinzip:
Das Messprinzip beruht auf den unterschiedlichen Dielektrizitätskonstanten zwischen Wasser und Luft. Es bewirkt eine entsprechende Änderung der Kapazität zwischen den Adern des Messkabels als Elektrode, die mit der Wassersäule proportional ist. Dieses Signal wird für die weitere Verarbeitung und Auswertung in einen Mikroprozessor geführt. Ideal für Bereiche welche keinen Stromanschluss zu Verfügung steht.

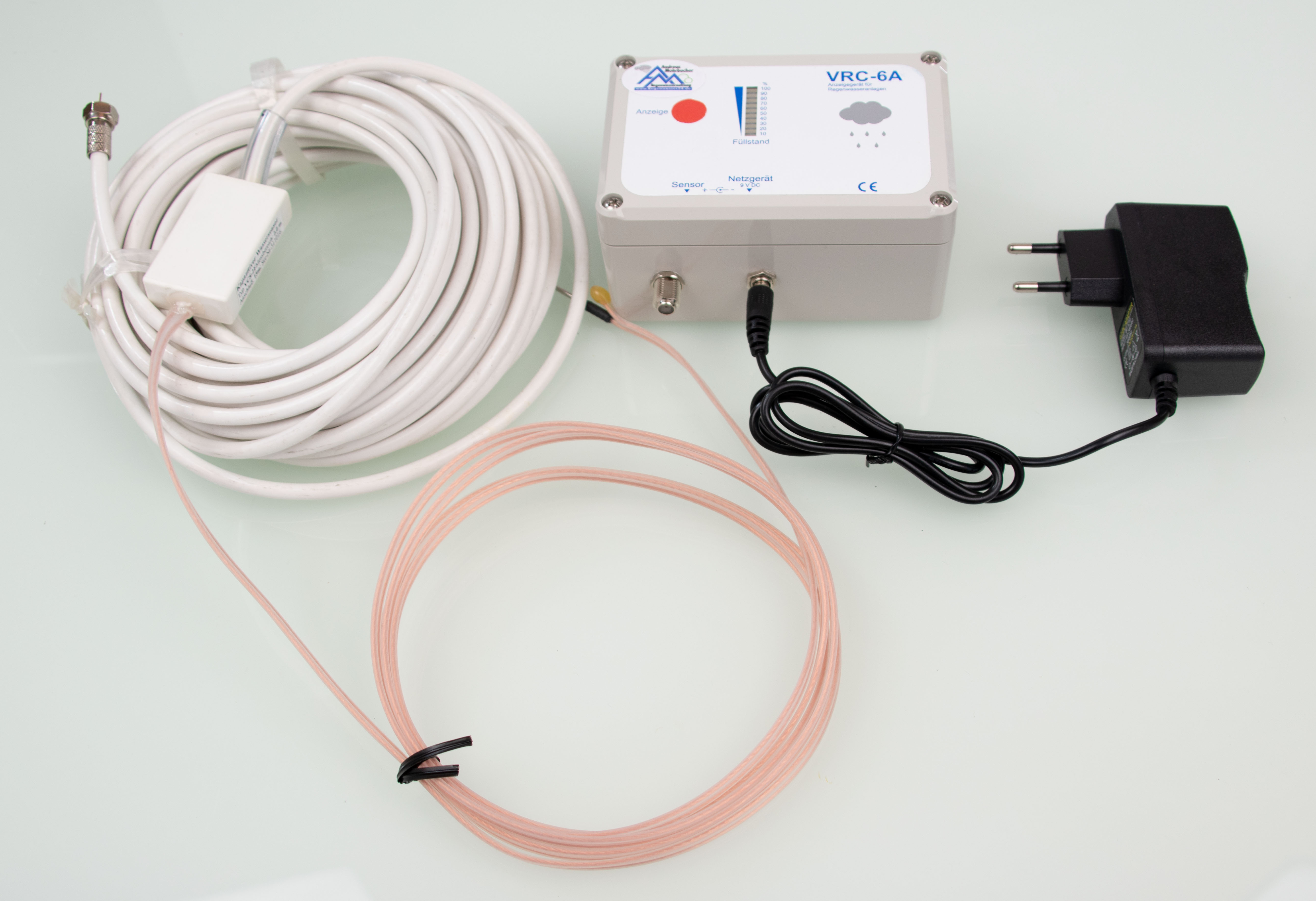

Optional kann bei einer Betriebsart mit kontinuierlicher Anzeige ein Netzadapter (230V Stromversorgung) angeschlossen werden.
Steuerung VRC-6A:
Abmessungen B120 x H80 x T55 mm Betriebsspannung: 9V DC
Stromaufnahme betriebsbereit: ca. 20 mA
Netzadapter-Anschlussbuchse:
Außen- 5,5mm =“+" Pol; Innenstift 2,1mm = "-" Pol Gewicht: ca. 250 g Schutzklasse: IP 44
Technische Daten Sensoreinheit VCS-2 bis 2m, 3m oder 4m Meter Füllhöhe in der Zisterne:
Abmessungen: B31 x H53 x T14mm
Schutzart: IP 68
Mindestbehälterhöhe: 30% der Messkabellänge Messkabellänge je nach Ausführung 2,2m bis 4,2m 2-adrig; Isolation aus PE
Verbindungskabel: Koax, Außenmantel PE. Standardlänge 15m, andere Längen lieferbar. Polarität: „-“ = Innenleiter, „+“ = Abschirmung.
Stecker: IEC ø 9,5 mm, Innenstift ø 2,5 mm mit Schraubanschluss.
Dielektrizitätskonstante des Medium: 80
Bitte Ausführung bei der Bestellung wählen.
Hersteller
Regenwasser24
Regenwasser nützen, .... die Umwelt schützen, seit über 30 Jahren unser Antrieb für nachhaltiges Handeln.
